在不便于布線或者為了最大限度地降低網絡實施成本時,越來越多的設備開始使用PoE技術來實現供電。尤其是安防視頻監控系統中，對于攝像頭前供電端而言，不需要考慮室內的市電取電問題，只要通過RJ45標準接口就能通過交換機輕松實現供電，從而實現成本的降低、方便的控制和布線工程的簡化。本文將通過優特普POE交換機使用在人民日報綜合業樓的視頻監控系統中具體應用與案例，驗證POE的技術發展與在安防中的應用等相關問題。

項目介紹：

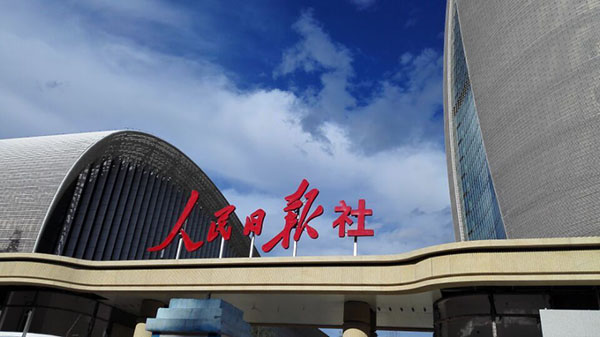

人民日報社報刊綜合業務樓，又稱人民日報社新辦公樓，位于北京市朝陽區金臺西路，業務樓由國際會議中心、圖書館、報業大廈等一系列建筑所組成，這是人民日報社成立以來最重大的建設項目。建筑造型以圓形為母體，根據場地固有條件變形生成，塔樓的建筑高度為180米。工程從2010年11月30日開工，于2014年5月12日外部裝飾全部結束。人民日報社報刊綜合業務樓的外形和裝修也不斷引起社會的熱議。是中國國內第一幢全面采用屈曲約束支撐為主要抗側力構件的高層鋼結構建筑。主體結構同時具有平面、豎向不規則,主要構件形態復雜等特性。

整樓大廈安防系統要求智能化、高清化、網絡化。但是網絡視頻監控設備的安裝卻受到現場環境的制約，嚴重影響了網絡視頻監控攝像頭的安裝與使用。網絡視頻監控所用網絡攝像頭除了需要通過網線來傳輸視頻信號外，還必須全天候為其提供足夠的電力。在實施過程中，出現無法提供穩定的電源，而不得不重新設計攝像頭的安裝地點的情況，而重新設計安裝地點可能會導致出現監控死角，使安防監控失去意義。

方案優勢：

5、通過優特普POE交換機設備便于管理，當遠端設備與網絡相連后，能夠遠程控制、重配或重設;

● 安裝快捷，操作簡單，便于桌面和機柜式安裝。

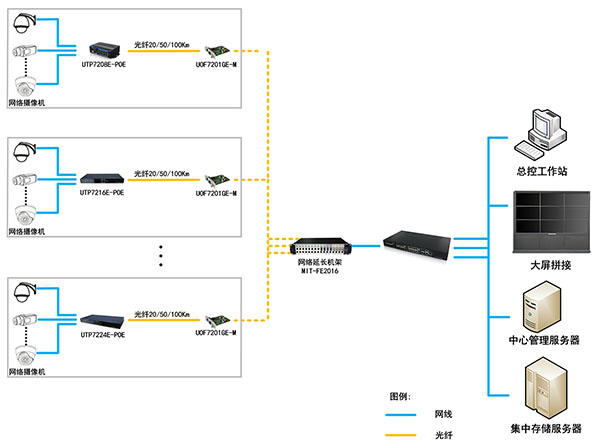

方案拓樸圖：

方案中設備介紹：

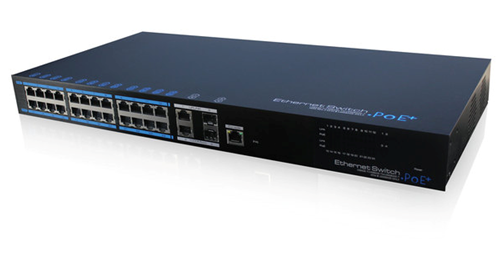

是一款帶PoE供電功能的網管型以太網接入交換機。該交換機同時擁有24個下聯口和4個上聯口，下聯為100Mbps PoE網絡端口，上聯為2個1000Mbps電口和2個1000Mbps光口，光口可直接插入SFP光模塊使用。

與普通交換機相比，優特普UTP7224E-POE-L2交換機具有優秀的性能品質，光電混合傳輸、電口長距離、大功率PoE+供電、簡潔Web管理界面以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

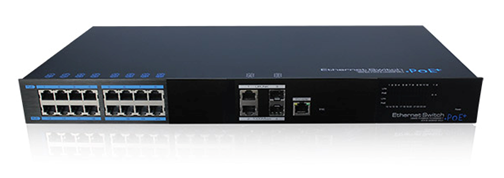

優特普POE交換機UTP7216E-POE-L2

是一款帶PoE供電功能的網管型以太網接入交換機。該交換機同時擁有16個下聯口和4個上聯口，下聯為100Mbps PoE網絡端口，上聯為2個1000Mbps電口和2個1000Mbps光口，光口可直接插入SFP光模塊使用。

該產品主要針對高清網絡攝像機數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，整機具有250W大功率PoE供電電源，每個端口能夠為攝像機提供最大30W的電源功率，解決攝像機供電的麻煩；該產品具有簡潔的Web管理界面，具有QoS、VLAN、端口匯聚、生成樹等網管功能；下聯口最遠傳輸距離可達到150m，突破了傳統交換機100m距離的限制，在實際工程項目中，使產品覆蓋范圍更大。同時，該產品采用工業級美國進口Marvell交換芯片，保障了交換機整機穩定運行。

與普通交換機相比，優特普UTP7216E-POE-L2交換機具有優秀的性能品質，光電混合傳輸、電口長距離、大功率PoE+供電、簡潔Web管理界面以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

優特普POE交換機UTP7208E-POE

是一款帶PoE供電功能的非網管型準工業級以太網接入交換機。該交換機同時擁有8個下聯口和2個上聯口，下聯為100Mbps PoE網絡端口，上聯為1個1000Mbps電口和1個1000Mbps光口，光口可直接插入SFP光模塊使用。

與普通交換機相比，優特普UTP7208E-POE交換機具有準工業級的性能品質，光電混合傳輸、電口長距離、大功率PoE＋供電、一鍵復位重啟管理、工業級寬溫、冗余電源滿功率以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

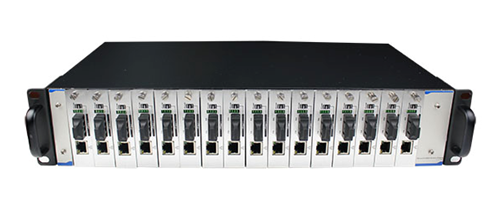

優特普 MIT-FE2016是一款機架式網絡配電機箱，機箱采用19英寸標準2U高度設計，最多可以安裝16塊光纖收發卡、同軸線網絡延長卡等產品，采用雙備份電源設計，內置雙低噪聲風扇，實現24小 時不間斷工作。

該產品是為能滿足用戶集中供電和管理的的綜合網絡配電機箱，采用19英寸、2U高度的規格設計，可直接安裝于機柜當中；產品設計了16塊收發卡的安裝槽，可以用于安裝光纖收發卡、同軸線網絡延長卡等設備產品，可集成16塊板卡同時工作提升系統運行效率，并且提高系統美觀性和可管理性；板卡之間互相獨立工作，均支持熱插拔功能，產品廣泛應用于安防視頻監控、會議系統等工程。

與其他產品相比，該產品兼容多種光纖收發卡、同軸線網絡延長卡等產品；支持防雷接地端子，提高插卡傳輸模塊防雷能力；最多集成16塊板卡同時工作且模塊之間獨立工作，都支持熱插拔功能余電源設計，保障系統持續運行。

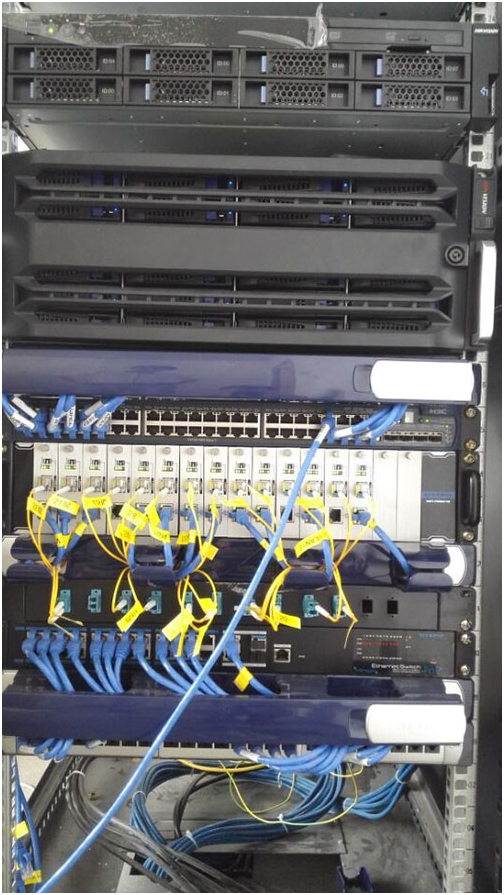

工程現場應用效果圖

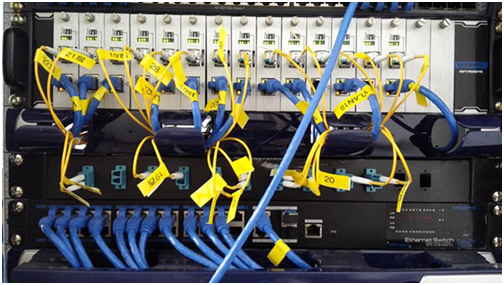

現場應用圖
