優特普安防專用交換機應用在南通萬達廣場網絡監控工程

時間：2017-05-24 來源：本站

一、應用背景

隨著市場經濟的發展，各地的商場的數量不斷的增加，而社會治安狀況卻在不斷的惡化，針對工廠的破壞、盜竊和搶劫等犯罪活動也時有發生。面對這樣一種社會治安狀況，如何保障業主財產安全，是物業領導應當考慮的一個大問題。

現在大多商場的安保工作都是采用保安人員晝夜值班和巡邏的傳統方式，面對越來越狡猾和裝備有高科技的犯罪分子，這種傳統安保方式有很多的安全和管理漏洞，犯罪分子能夠非常輕易的躲過值班和巡邏人員，進入樓宇實施破壞、盜竊甚至搶劫活動，而且能夠作案之后不留任何蛛絲馬跡順利離開，這就給我們的安保和破案工作增加了很大難度。而采用現代化數字視頻監控系統，借助一些高科技，能夠很好的協助我們做好樓宇的安全保衛和管理工作。

主要功能如下：

1) 使商場的各安全防范區域得以有效的顯示和監控；

2) 長時間錄像以及觸發錄像，為商場提供管理數據和案件證據；

3) 減少大量的人員疲于巡邏，做到動靜結合，節省人力資源；

4) 通過局域網或因特網進行遠距離監控商場的安全保衛情況；

二、江蘇萬達廣場網絡監控項目介紹

南通萬達廣場項目總建筑面積約52萬平方米，位于長平路與江海大道交界處,該項目打造南通商業新地標，為城市的發展做出巨大的推動促進作用。整個項目由高檔購物中心、娛樂中心、高檔住宅、時尚步行街、辦公等組成，集購物、休閑、餐飲、娛樂、文化、居住多功能為一體。是人居生活最要的公共場所。其市民安全及交通樞紐極其重要，為進一步保證市民安全及商業區管理，此項目的網絡視頻監控采用了優特普安防專用交換機。

三、需求分析

1、視頻監控區域無盲區

必須在商場出入口、電梯、大廳等監控點布置攝像

2、可靠性要求

穩定可靠是安防視頻監控系統的基本要求，當設備工作的室外時，必須保證設備能夠穩定正常工作，不會出現設備故障或者接口脫落等情況。

3、高帶寬要求

為了支持?jǐn)?shù)據、話音、視頻等多媒體的傳輸能力，在技術上要采用最先進的網絡技術，以適應大量數據和多媒體信息的傳輸，既要滿足目前的業務需求，又要充分考慮未來的發展，因此需選用高帶寬的先進技術。

4、可擴展性和可升級性

本商場監控系統需要具有可擴展性和可升級性，隨著業務的增長和應用水平的提高，網絡中的數據和信息流將按指數增長，需要網絡有很好的可擴展性，并能隨著技術的發展不斷升級。易擴展不僅僅指設備端口的擴展，還指網絡結構的易擴展性：即只有在網絡結構設計合理的情況下，新的網絡節點才能方便地加入已有網絡。

5、可管理性

本商場監控系統視頻監控傳輸方案必須對交換設備進行快捷合理的管理，既保證一定的用戶通信質量，又合理的利用網絡資源，是建好本設計的首要問題。

三、解決方案

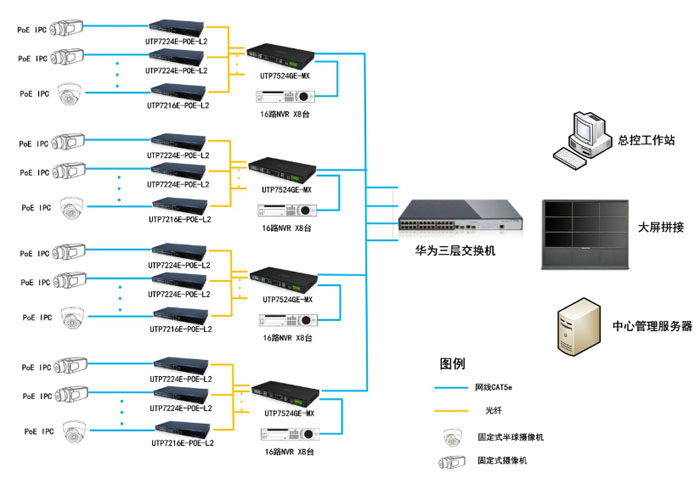

接入部署：

在每層需要監控的樓層設置一臺16口或者24口PoE交換機，用于網絡攝像機的接入。優特普PoE交換機具有國際802.1af/at標準，每個端口可最大提供30W的供電功率，能夠滿足攝像機的供電需求，下聯端口傳輸距離最遠可達150米，大大擴大監控范圍，另外，在防護性能方面，更是達到了6KV防雷標準，能夠保障系統穩定安全運行。

匯聚部署：

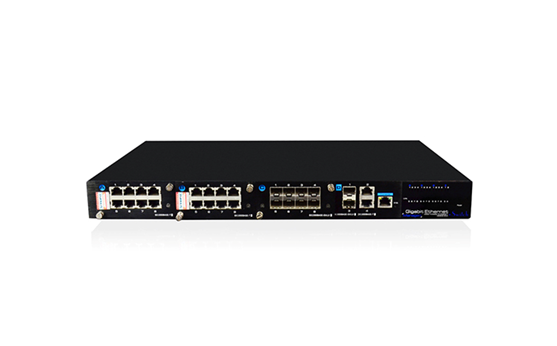

在匯聚層，優特普全千兆24口模塊化匯聚交換機UTP7524GE-MX進行匯聚，該產品提供2光2電千兆固定端口和8光口、8電口、4光4電可插拔式模塊，具有可隨意配置光口和電口數量的特點。在安防視頻監控系統當中，客戶可以根據實際傳輸距離來搭配合適的端口，以減少系統的設備數量，提高系統穩定性。該產品非常方便的使用在安防網絡監控、網絡工程等場合。

核心部署：

在核心層，采用一臺華為三層交換機作為管理業務的應用，用于接入管理平臺、解碼器、服務器等。

四、優勢特點

1、系統工作穩定可靠。

該商場監控系統，視頻采集部分、網絡視頻傳輸部分、網絡視頻存儲部分、網絡視頻查看部分采用的是先進、成熟、可靠的硬件設備、操作系統軟件、應用軟件、網絡拓樸結構等。其次在一些配件及線材方面，都采用國標設備。

2、系統擴充性強。

該商場監控系統在設計網絡拓?fù)涑浞挚紤]系統擴展性，所以預留充分的冗余端口，不僅在端口方面具有冗余，而且設備電源部分也具有冗余電源接口，方便系統擴充及保證系統工作穩定性。

3、采用國際PoE標準技術。

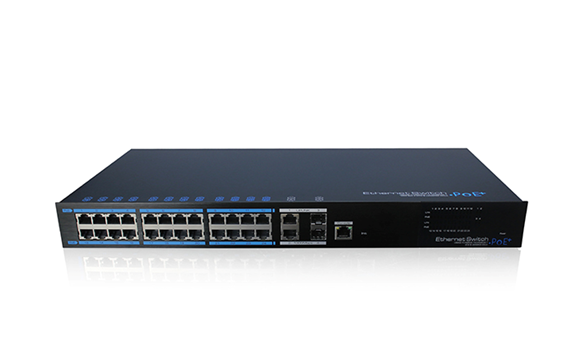

在接入層設備上，接入交換機采用優特普24口PoE接入交換機UTP7224E-POE-L2、優特普16口PoE交換機UTP7216E-POE-L2進行網絡高清攝像機的網絡信號接入及網絡攝像機的供電，每個交換機的端口可最高輸出30W功率，完全可以滿足一般攝像機的供電需求，通過一根網線同時傳輸網絡信號及電源信號，簡化布線。

4、滿足網絡高清視頻信號傳輸需要。

在網絡拓?fù)涞脑O(shè)計上以及交換機的選型方面，都充分考慮網絡高清視頻傳輸大帶寬、高碼流的需要，比如在接入層交換機的選項方面，采用的是優特普16口交換機及 24口交換機，其上聯端口采用是千兆帶寬設計，足以滿足下聯端口的攝像機信號傳輸。

五、主要設備推薦

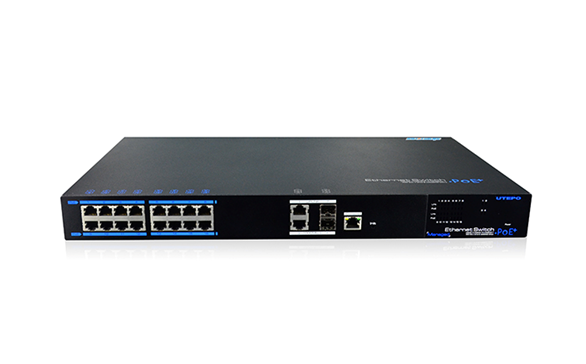

1、16口PoE接入交換機UTP7216E-POE-L2
