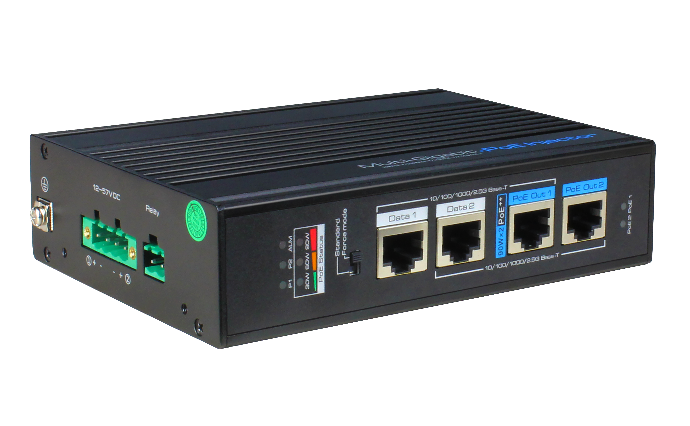

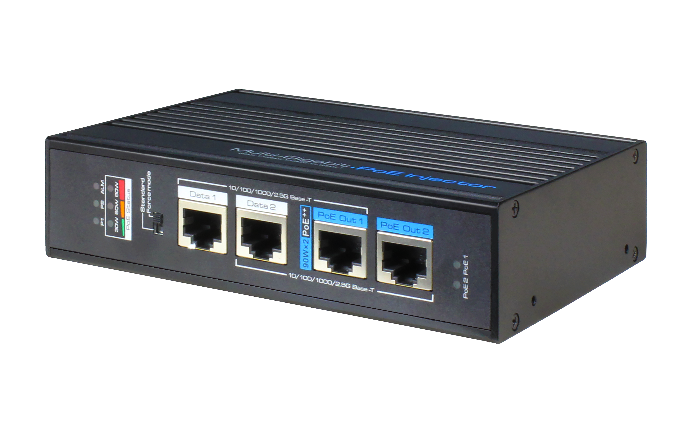

該系列產品為90W工業級PoE供電器。
該系列PoE供電器可以在不改變原有以太網設備的情況下，將現有網絡基礎設施升級為IEEE802.3bt PoE++網絡系統。
該系列PoE供電器符合IEEE802.3af/at/bt標準。PoE輸出端口可提供高達90W的功率。支持10/100/1000/2.5 Gbps傳輸速率，傳輸距離可達100m。
該系列產品具有繼電器報警功能，可為客戶提供快速、安全、高性價比的802.3bt PoE++網絡解決方案。
該90W工業級PoE供電器系列產品包含以下三個型號：
● UPI7302-PSD-W
● UPI7301-PSD-W
● UPI7301-PSD
支持10/100/1000/2.5 Gbps以太網端口
● UPI7302-PSD-W：2*數據輸入接口，2* PoE輸出接口
● UPI7301-PSD-W / UPI7301-PSD：1*數據輸入接口，1*PoE輸出接口
DC電源輸入
● UPI7302-PSD-W，UPI7301-PSD-W采用寬壓：12~57VDC
● UPI7301-PSD電壓范圍：48~57VDC
出色的PoE兼容性能
● 所有端口均符合IEEE802.3af/at/bt標準
● PoE 輸出端口可自動檢測供電設備和輸出電源
● 將以太網數據和PoE擴展到100米
PoE模式撥碼開關
該系列PoE供電器支持兩種PoE供電模式：
● Standard：該模式下，PoE供電器可為符合IEEE802.3af/at/bt 標準的受電設備供電
● Force mode：該模式下，PoE供電器始終輸出54V DC
注意：該模式下不可以連接最大工作電壓小于54V DC的PoE設備！
工業級設計
● 支持導軌式、壁掛式、桌面式安裝
● 支持6kV浪涌抗擾度和8kV ESD保護
● 工作溫度范圍廣：-40~75℃
● 即插即用
|
項目 |
UPI7302-PSD-W |
UPI7301-PSD-W |
UPI7301-PSD |
|
硬件規格 |
|||
|
網口 |
2*10/100/1000/2.5G Base-T RJ-45 數據輸入接口 |
1* 10/100/1000/2.5G Base-T RJ-45 數據輸入接口 |
|
|
接線端子 |
1*DC電源接線端子：4-pin，可插拔 |
||
|
網線 |
Cat5e 或以上 |
||
|
傳輸速率 |
10/100/1000/2.5 Gbps |
||
|
傳輸距離 |
100m (Max) |
||
|
尺寸（長*寬*高） |
143mm*103mm*36mm |
||
|
設備凈重 |
0.665kg |
||
|
輸入電源 |
12~57V DC |
12~57V DC |
48~57V DC |
|
安裝方式 |
導軌式/壁掛式/桌面式 |
||
|
材質 |
金屬外殼 |
||
|
PoE |
|||
|
設備類型 |
PSE設備 |
||
|
PoE類型 |
中間跨接法、末端跨接法 |
||
|
PoE標準 |
IEEE 802.3af/at/bt (PSE) |
||
|
供電線序 |
3/6/4/5(+), 1/2/7/8(-) |
||
|
PoE輸出電壓 |
54V DC |
54V DC |
48~57V DC |
|
PoE功率 |
180W (max) |
90W (max) |
90W (max) |
|
12V/60W |
12V/60W |
/ |
|
|
24V/90W |
24V/90W |
/ |
|
|
48V/180W |
48V/90W |
48V/90W |
|
|
EMC |
|||
|
EMC |
FCC 47 CFR Part 15 Class A EN55032 Class A |
||
|
LVD |
|||
|
LVD |
EN 62368-1:2020 |
||
|
環境 |
|||
|
工作 |
溫度: -40℃~75℃ |
||
|
存儲 |
溫度: -40℃~85℃ |
||
|
認證 |
|||
|
認證 |
CE, FCC |
||
|
項目 |
數量 |
|
PoE供電器 |
1臺 |
|
安裝配件 |
1套 |
|
快速安裝指南 |
1本 |
