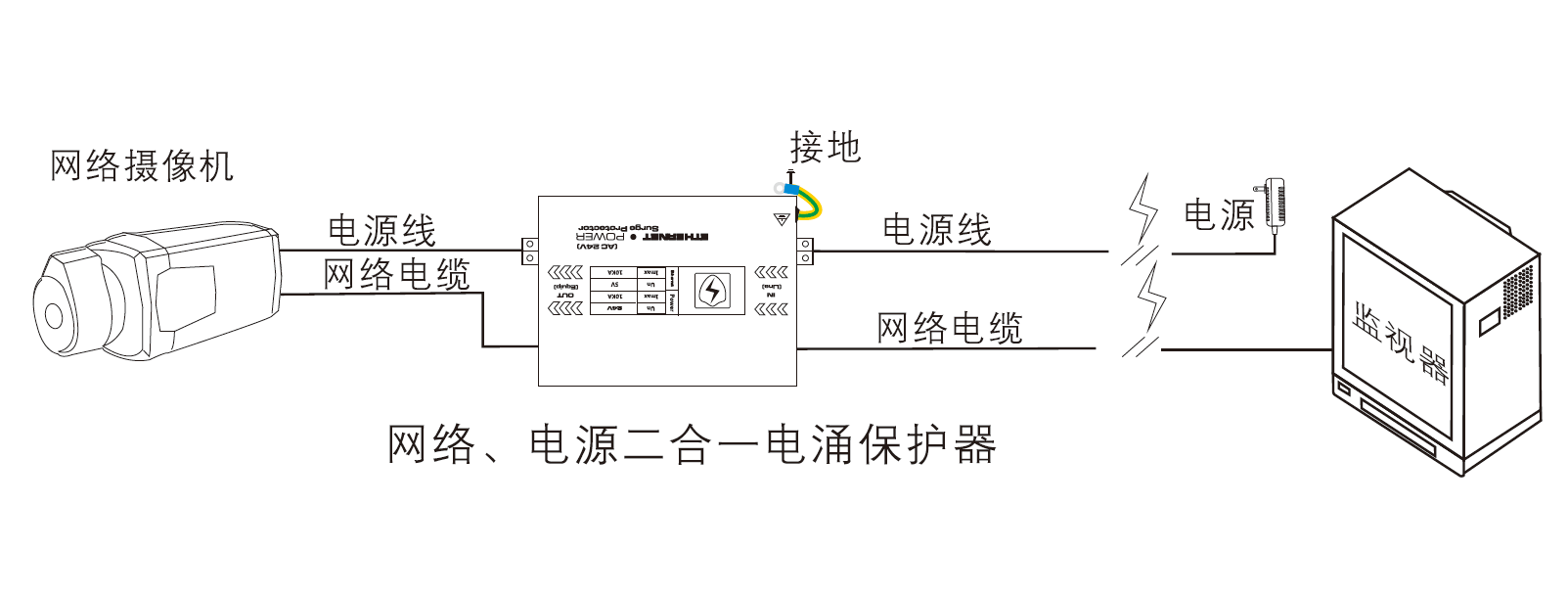

USP201EP是一款參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計的網絡和電源防雷保護器。該產品適用于監控系統前端網絡攝像機，無線遙控?cái)z像機的電源線，網絡線的雷電浪涌保護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。整個產品的特點為：多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小、傳輸速率高等優點。
產品優勢：
● 24V,220V交直流電源；
● 符合GB/T18802.21-2004/IEC61643-21:2000標準；
● 過壓保護；
● 延伸線直接接地 。
|
產品型號 |
USP201EP |
|
|
網絡部分 |
最大持續運行電壓（Uc) |
8V |
|
試驗電流（C2） |
5kV/2.5kA |
|
|
最大通流容量 |
5kA |
|
|
電壓保護水平（Up） |
≤25V |
|
|
傳輸速率 |
100/1000Mbps |
|
|
插入損耗 |
≤0.5dB |
|
|
額定負載電流IL |
DC500mA |
|
|
SPD端口分類 |
兩端口 |
|
|
失效機制 |
通訊線路對地短路或通訊線路斷開 |
|
|
接頭形式 |
RJ-45 |
|
|
響應時間 |
≤1ns |
|
|
電源部分 |
工作電壓 |
24V |
|
最大工作電壓(Uc） |
36V |
|
|
標稱放電電流（In） |
5KA |
|
|
最大通流容量(Imax） |
10KA |
|
|
保護水平（Up） |
120V |
|
|
接頭形式 |
壓接端子 |
|
|
失效機制 |
LED燈亮正常，燈滅失效 |
|
|
額定負載電流IL |
10A |
|
|
響應時間 |
≤25ns |
|
|
操作環境 |
工作溫度 |
-40℃~85℃ |
|
相對濕度 |
≤95%（25℃） |
|
|
物理特性 |
外形尺寸 |
112*60*36mm（含安裝耳朵） |
|
名稱 |
數量 |
|
USP201EP |
1臺 |
|
安裝使用手冊 |
1份 |
|
掛耳 |
1對 |
