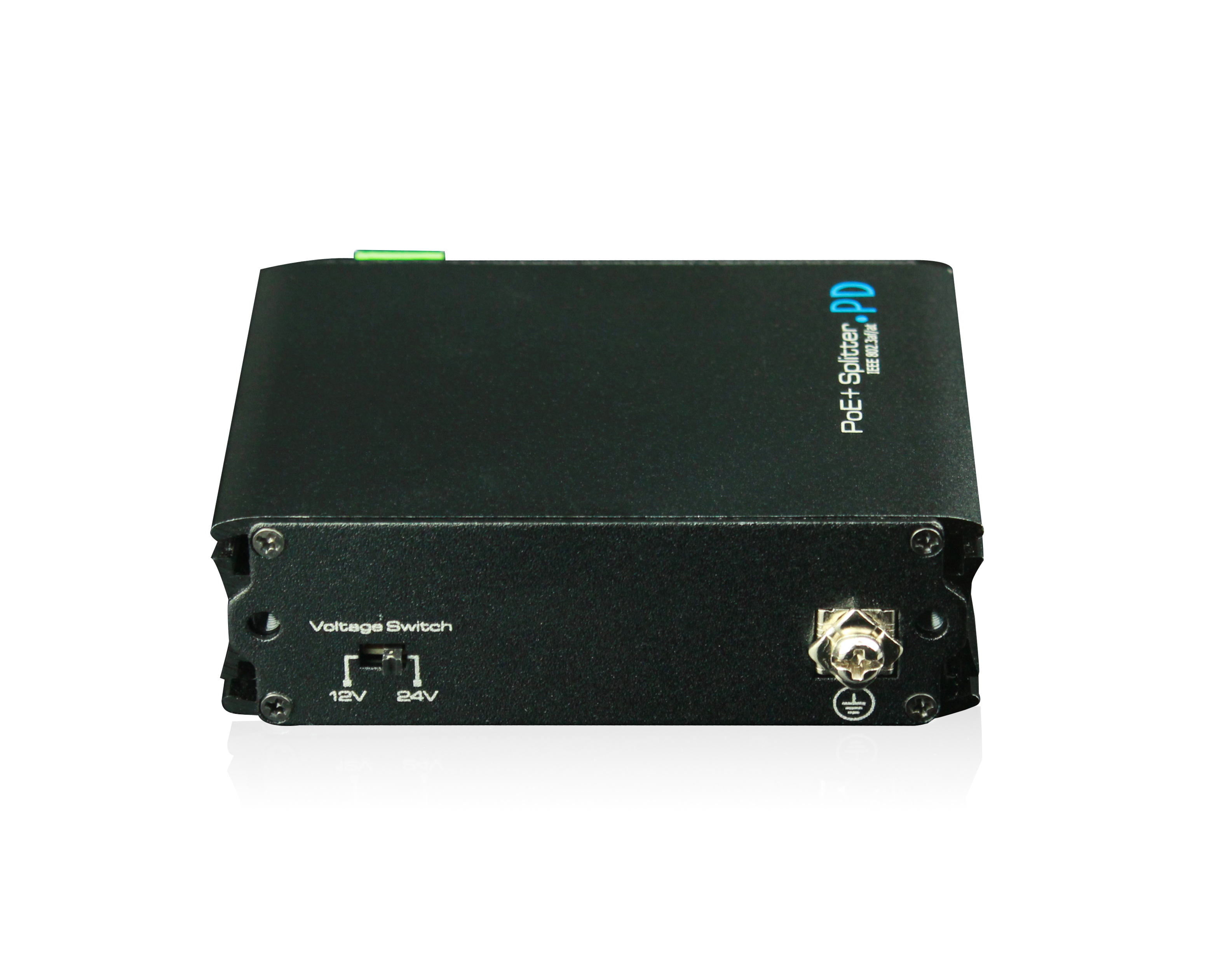

UTP7201GE-PD25S單口PoE分離器是一款大功率PoE網路、電源S分離設備，設備配備一個PoE輸入端口一個普通網絡端口以及一個DC電源輸出口。產品基于 PoE+設計，兼容模式A（末端跨接法）和模式B（中間跨接法）；可將PoE信號分離成網絡，DC12V/24V撥碼調節輸出，最大功率可達25W，傳輸距離達100m；具備1.5KV電路隔離及最高6KV防雷浪涌保護，有效提高產品抗干擾能力；采用工業級芯片、鋁制外盒等工藝設計，滿足-40℃~75℃寬溫要求，產品廣泛應用PTZ高速球、精簡型電腦、一體機、數字標牌顯示系統等設備的供電和網絡分離傳輸。
產品優勢：
● 36-60V寬電壓輸入；
● 25W功率輸出；
● 90% 轉換效率；
● 6kV防雷、8kV防靜電。
_看圖王.jpg "優特普PoE分離器")
|
型號 |
UTP7201GE-PD25S |
|
|

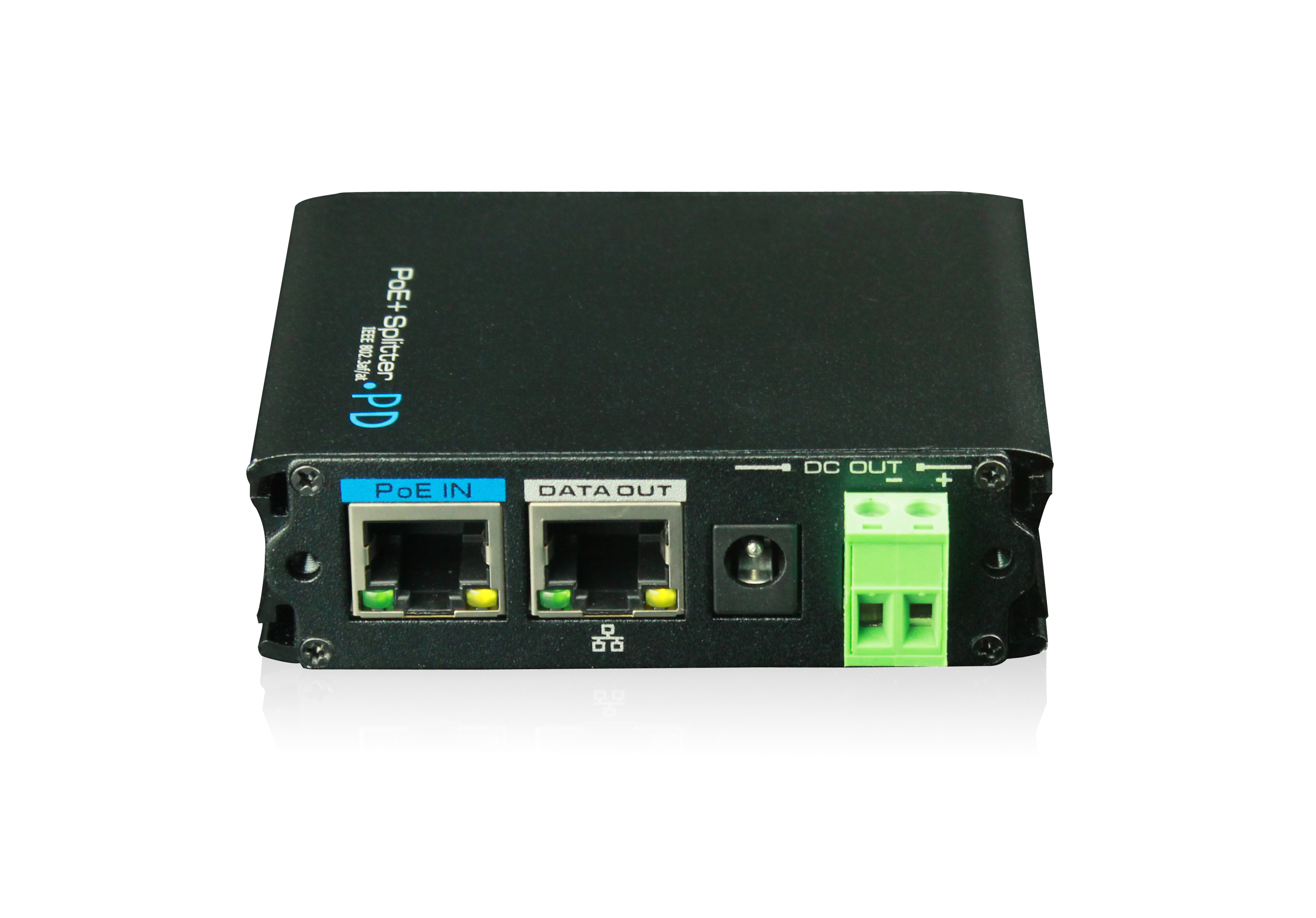

接口說明 |
PoE輸入 |
1×RJ45 |
|
數據輸入 |
1×RJ45 |
|
|
DC輸出 |
1×2Pin綠色端子 1×DC插座（2選1） |
|
|
接地端子 |
1×接地座 |
|
|
PoE |
標準 |
IEEE803.2af/at |
|
供電方式 |
同時兼容模式A（末端跨接法）和模式B（中間跨接法） |
|
|
輸入電源 |
PoE36V~60V 30W(max) |
|
|
輸出功率 |
≤25.4W |
|
|
輸出電壓 |
DC 12V/24V撥碼調節 |
|
|
輸出紋波 |
＜5% |
|
|
網絡端口參數 |
數據傳輸速率 |
10/100/1000Mbps |
|
傳輸距離 |
100m（最大） |
|
|
狀態指示 |
輸入電源指示燈 |
1個（PoE IN 端口RJ45 黃燈） |
|
輸出 DC 電源指示燈 |
1個（Ethernet 端口RJ45 黃燈） |
|
|
防護級別 |
整機靜電防護 |
接觸放電 6KV，空氣放電 8KV級 |
|
浪涌 |
PoE電源：差模 3KV 共模 6KV（1.2/50us） 網絡信號：差模 6KV 共模6KV（10/700us） |
|
|
操作環境 |
工作溫度 |
-40℃～75℃ |
|
存儲溫度 |
-40℃～85℃ |
|
|
濕度（無凝結） |
0～95% |
|
|
結構 |

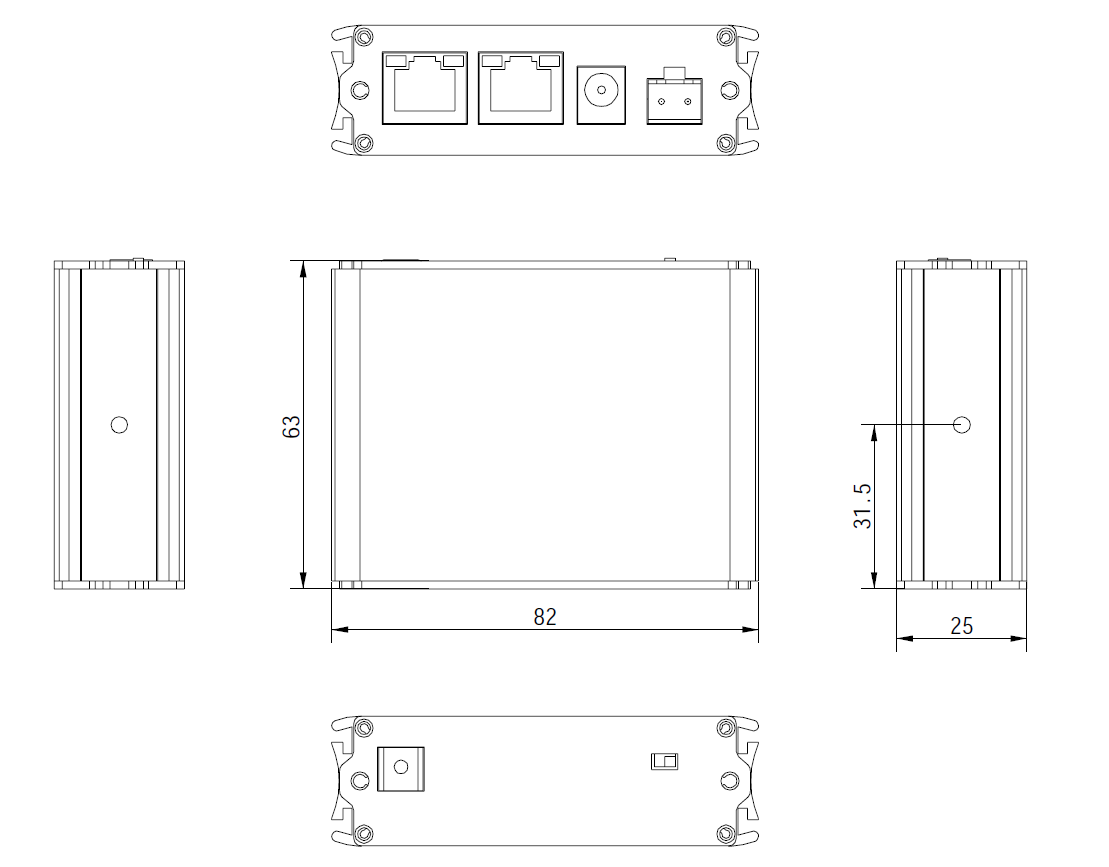

尺寸 |
63mm×82mm×25mm |
|
材料 |
鋁合金 |
|
|
重量 |
180g |
|
|
名稱 |
數量 |
|
UTP7201GE-PD25S |
1臺 |
|
MIT掛耳 |
2個 |
|
DC線 |
2條 |
|
RJ45線 |
1條 |
|
用戶手冊 |
1份 |
|
保修卡 |
1份 |
