該系列包含以下機型:
UTP7204E-A1:工業級6口百兆交換機
UTP7208E-A1:工業級 10 口百千混合交換機
UTP7204E-POE-A1:工業級 6 口百兆 POE 交換機
UTP7208E-POE-A1:工業級 10 口百千混合 PoE 交換機
該系列交換機可提供4個或8個百兆下聯電口，1個百兆或千兆上聯電口，和 1 個百兆或千兆上聯光口。PoE 交換機符合 IEEE 802.3af/at 標準，所有下聯電口均支持以太網供電(PoE +)，每個端口可提供高達30W的功率。
該系列交換機支持一鍵 CCTV功能，可廣泛用干視頻安全監控系統，網絡項目中。
產品優勢
可一鍵撥碼配置CCTV監控模式，進行VLAN設置，實現端口之間相互隔離，抑制網絡風暴，確保網絡安全穩定。
控.png "一鍵監控模式")

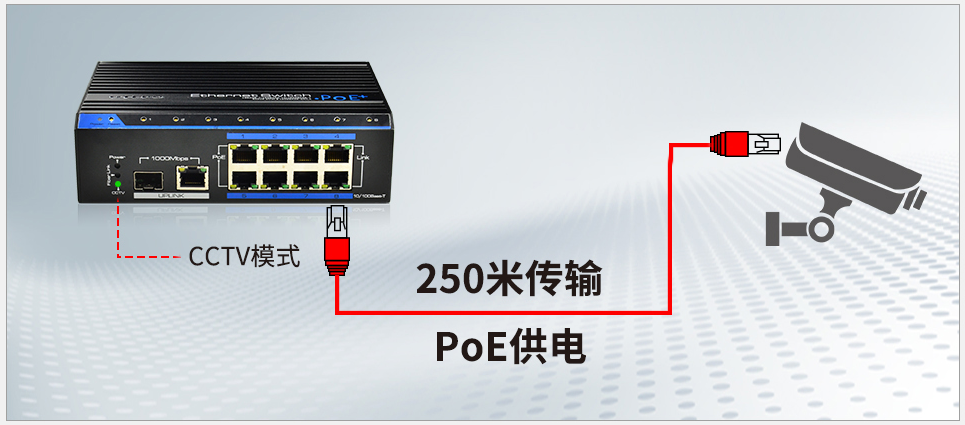

2、PoE供電 + 250米下聯端口，傳輸距離更遠
支持IEEE802.3af/at標準，每個端口輸出功率30W；交換機在一鍵“CCTV”模式下，下聯口PoE傳輸距離可達250m，解決遠距離網絡傳輸、供電組網難題。
3、光電混合遠距離傳輸
上聯端口采用1個百兆SFP光口，和1個百兆以太網端口設計，光口采用SFP標準，方便常見的光纖接口應用；電口上聯距離長達150m,適用于遠距離傳輸?shù)穆酚善骰騈VR接入。
4、冗余電源設計，穩定可靠
標準DC插座和綠色端子接口設計，適配多種不同接口和功率的電源適配器，DC輸入電壓 48~57V。

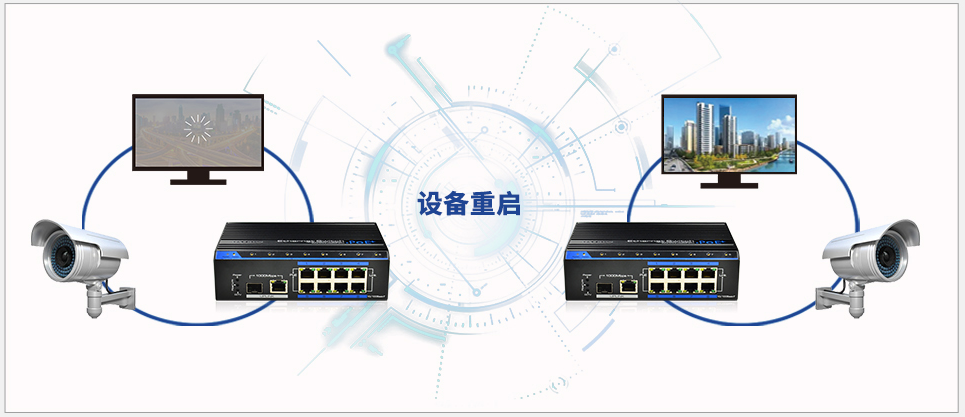

5、PoE Watchdog功能，智能自愈
PoE Watchdog（看門狗）技術可自動檢測攝像機死機，自動重啟設備，實現智能化運維管理，有效減少系統維護成本。
6、工業級設計，適應復雜環境
高性能工業級交換機，-40℃~75℃寬溫設計；6kV防雷，8kV防靜電，適應復雜的工業應用環境。
級設計.png "防雷設計")
|
項目 |
UTP7204E-A1，UTP7204E-POE-A1 |
UTP7208E-A1，UTP7208E-POE-A1 |
|
硬件規格 |
|
|
|
下聯端口 |
4*10/100Base-T RJ-45(Auto-MDI/MDI-X) |
8*10/100Base-T RJ-45(Auto-MDI/MDI-X) |
|
上聯端口 |
1*10/100Base-T RJ-45 |
1*10/100/1000Base-T RJ-45 |
|
LED 指示燈 |
1*電源指示燈 |
1*電源指示燈 |
|
撥碼開關 |
CCTV模式:下聯端口速率降為10M，最遠傳輸距離延長至250米。該模式下，VLAN(下聯端口相互隔離，但均與上聯端口互通)和網絡風暴抑制，PoE機型支持 PoE看門狗功能。 |
|
|
輸入電壓 |
UTP7204E-A1，UTP7208E-A1：12-24V |
|
|
功耗 |
≤5W(滿載功耗，不含 PoE) |
≤5W(滿載功耗，不含 PoE) |
|

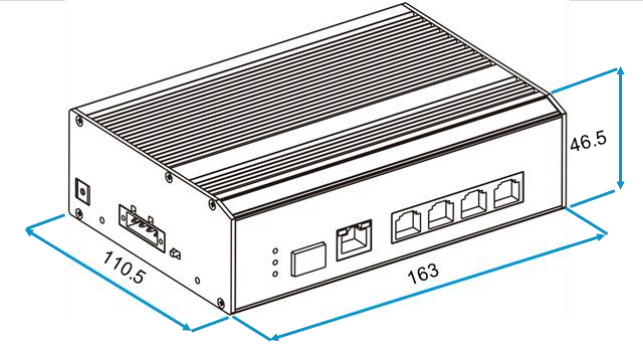

機器尺寸(長*寬*高) |
163mm*110.5mm*46.5mm |
|
|
材質 |
金屬外殼 |
|
|
安裝方式 |
支持導軌/桌面式/壁掛式 |
|
|
交換屬性 |
|
|
|
網絡標準 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3x |
IEEE802.3、IEEE 802.3u、IEEE802.3ab、IEEE802.3z、IEEE 802.3X |
|
交換方式 |
存儲轉發 |
|
|
緩存 |
512k |
1M |
|
MAC地址表 |
2k |
8k |
|
交換容量 |
1.2Gbps/無擁塞 |
5.6Gbps/無擁塞 |
|
包轉發率 |
0.9Mpps |
4.2Mpps |
|
巨型幀 |
1632 bytes |
1632 bytes |
|
工作環境 |
|
|
|
浪涌 |
6kV，標準:IEC6000-4-5 |
|
|
靜電防護 |
6kv接觸放電，8kV空氣放電，標準：IEC61000-4-2 |
|
|
工作溫度 |
-40℃~75℃ |
|
|
存儲溫度 |
-40℃~85℃ |
|
|
工作濕度 |
5%~95%（無凝結） |
|
|
認證 |
|
|
|
認證 |
CE，F(xiàn)CC |
|
|
PoE |
UTP7204E-POE-A1(UTP7204E-A1不支持) |
UTP7208E-POE-A1(UTP7204E-A1不支持) |
|
PoE標準 |
IEEE 802.3af/at (PSE) |
|
|
供電方式 |
末端跨接法 |
|
|
供電線序 |
1/2(+)，3/6(-) |
|
|
PoE輸出電壓 |
44~57VDC |
|
|
PoE功率 |
單端口最大功率 30W，整機最大功率 60W |
單端口最大功率 30W，整機最大功率 120W |

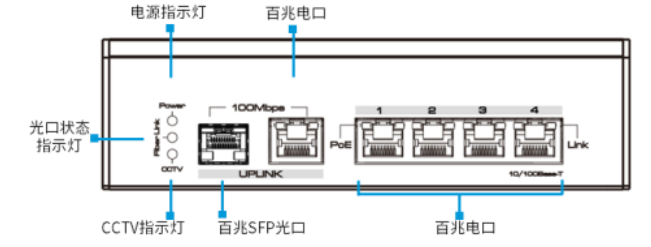

面板.png)
|
名稱 |
數量 |
|
交換機 |
1臺 |
|
安裝配件 |
1套 |
|
電源適配器（可選） |
1臺 |
|
快速安裝指南 |
1份 |
