一、方案背景

隨著相關政策對高速公路信息化建設的持續加碼，以及物聯網、5G、大數據、新能源等標志性技術的發展革新，各地高速公路信息化建設項目與日俱增。高速公路信息化建設主要圍繞監控系統、收費系統以及通信等三大系統展開。

1、監控系統傳輸

監控系統是要通過接入網絡把部署在高速公路各路段、橋梁、隧道等處的監控攝像頭入監控中心，隧道、道路外場等環境復雜，通信距離長，電磁干擾強烈，需確保數據傳輸通暢。

2、收費系統傳輸分析

收費系統通過收費站、收費分中心部署的交換機，實現收費系統的互聯互通，滿足收費業務系統的安全穩定運行。

3、通信系統傳輸分析

通信系統通過利用高速公路沿線光纖資源，部署相應的交換機，組成通信傳輸網絡，實現路段分中心與路段內收費站之間的互聯，是保障高速公路安全、高速、暢通、舒適、高效運營等必不可少的手段。

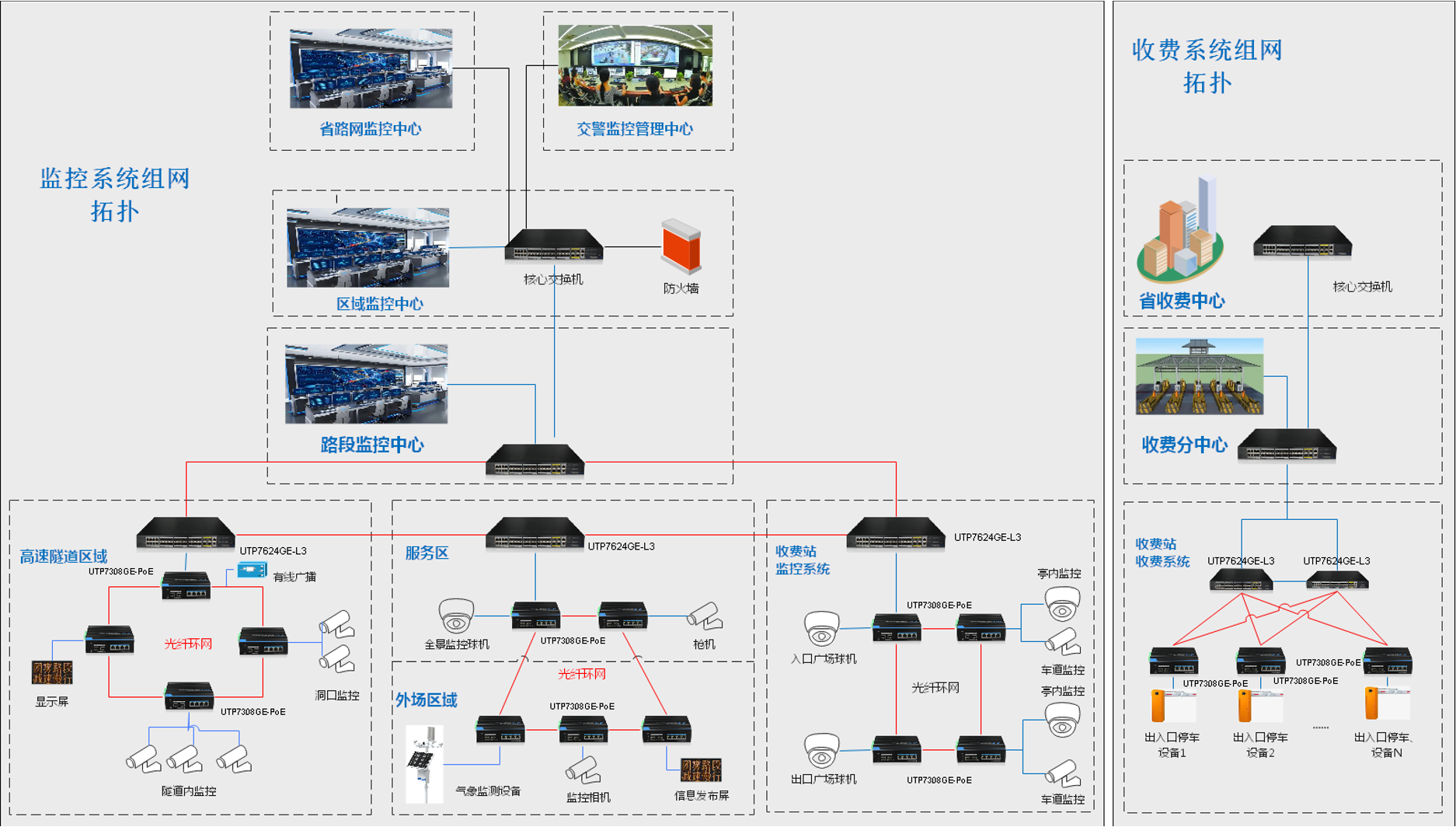

二、解決方案

1、監控系統傳輸方案

通過在隧道、道路外場等場景部署工業級感知型交換機，組成環網，構建20ms級別的故障保護能力，實現網絡的互聯互通和可靠傳輸。各個接入環網通過路段匯聚點的監控匯聚交換機接入到分中心，分中心核心交換機和省監控中心互聯互通，完成監控系統的全省可控、可查。

2、收費系統傳輸方案

通過各收費站部署工業級三層交換機和收費分中心的三層網絡交換機形成互聯互通，收費分中心在通過省級傳輸網絡上聯至省中心的核心交換機，最終實現收費系統網絡的全部互聯互通，滿足收費業務系統的安全穩定運行。

3、通信系統傳輸

利用高速公路沿線光纖資源組件骨干環網，基于萬兆以太網環網技術，實現骨干環網帶寬達到10G、20G、40G，實現路段分中心與路段內收費站之間的互聯。

三、方案亮點

1、 行業獨有的網電感知型交換機，保障數據傳輸穩定可靠

網絡故障快速自愈

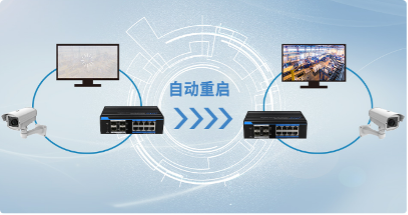

優特普工業級感知型交換機，防護等級高，溫度范圍寬，環境適應性強，采用PoE Watchdog智能自愈技術，對異常視頻流進行AI智能發現、分析，實現信息化傳輸網絡故障快速自愈。

VLAN隔離，業務不干擾

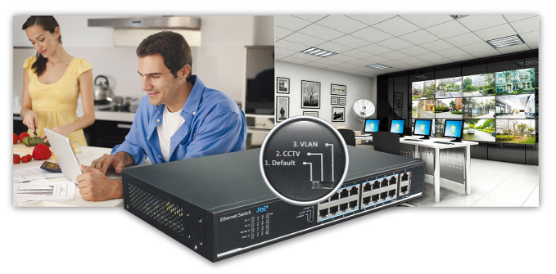

高速公路信息化業務系統多，采用VLAN對不同業務進行有效隔離，實現各業務數據相互不干擾，網絡傳輸更穩定。

冗余保護，數據傳輸更為穩定可靠

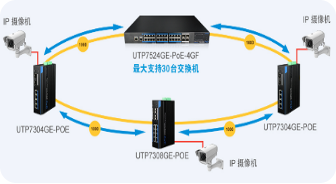

優特普工業級感知型交換機采用優特普Fast-ring技術，具有主鏈路、備份鏈路，網絡鏈路更穩定。網絡自愈時間短，支持30級的設備串聯，非常適合高速公路應用場景。

2、 豐富的接口，終端設備IP化管理

多業務接入，網電一體化管理

方案采用優特普工業級交換機，提供光口、網口、I/O、串口、EOC等接口，滿足各類業務接入需求，并為前端設備提供網絡、電源，實現設備的快速接入，即插即用，方便后期維護。

終端設備協議融合，IP化管理

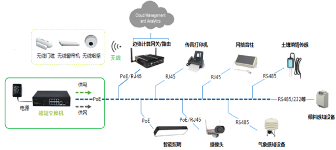

高速公路信息化系統終端設備品類繁多，通訊協議眾多，通過優特普工業級感知型交換機，可實現各類終端設備IP化，對各種通訊協議進行統一融合。

3、 網電傳輸狀況實時監測，運維管理更智能

智能管理，運維更省心

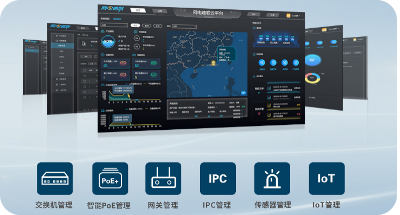

通過平臺對工業級交換機傳輸端口的功率和流量的實時監測，出現異常狀況時，實時向相關人員發送預警信息，實現異常狀況的預警、響應和處置全流程監測，運維更省心。

網電融合傳輸，數據有序、有感知

方案采用網電速聯創新模式，實現網電融合傳輸，為高速公路信息化系統提供有序、有感知的網、電數據。

精細化管理，綠色節能

通過平臺設置相關策略，實現前端設備的精準控制、精準管理，從而節約能源，減少碳排放，助力雙碳目標實現。

四、推薦產品

28口網電速聯工業感知交換機

UTP7624GE-POE-L3-IOT

● 24個千兆下聯POE口

● 4個萬兆上聯SFP光口

● 三層網絡管理

● 支持IEEE 802.3af/at標準

● 支持WEB管理界面、CLI或SNMP管理

● 支持Fast Ring快速環網

● 一鍵智能CCTV、LOCK、RING、ONLINE

● 支持網電速聯EPFast云平臺

適用場景：收費站，服務區的匯聚層傳輸

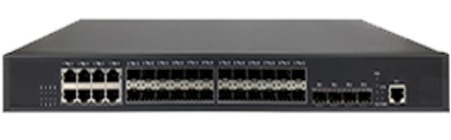

28口千萬混合三層管理交換機
UTP5628TFS-L3(V2)

● 24個千兆下聯SFP光口

● 8個千兆電口（Combo口）

● 4個萬兆上聯SFP+光口

● 三層網絡管理

● 全面支持IPv6協議族

● 支持虛擬化集群交換技術

● 支持工業級、電信級的以太環網保護協議

● 完善的環路檢測機制保障網絡長時間的穩定運行

適用場景：收費站，服務區的核心層傳輸

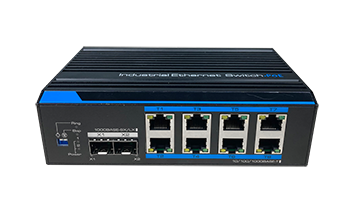

8口千兆+2光口上聯工業級PoE交換機（12-48V）

UTP7208GE-POE

● 8個千兆下聯POE口

● 2個千兆上聯SFP光口

● 非網管型

● 支持IEEE 802.3af/at標準

● 支持12-48VDC寬壓輸入

● 一鍵廣播風暴抑制

● 支持PoE Watchdog看門狗

● 支持繼電器告警輸出

適用場景：收費站，服務區的匯聚層傳輸

4口PoE全千兆工業網管交換機

UTP7304GE-POE

● 4個千兆下聯POE口

● 2個千兆上聯SFP光口

● 二層網絡管理

● 單端口最大供電60W

● 冗余電源

● 支持快速環網、自愈<20ms

● 一鍵智能CCTV、LOCK、RING、ONLINE

● 支持電源掉電、端口網絡失聯、PoE掉電、繼電器告警

適用場景：適應惡劣環境的隧道區域，道路外場區的匯聚層傳輸
