交換機在網絡監控系統部署中不可或缺。過去，交換機散熱主要通過內置風扇解決，但這種方式一方面導致設備在運行過程中噪音較大，另一方面功耗較大，不利于節能環保，而且風扇運轉還會影響設備的整體穩定可靠性。為解決上述問題，優特普推出了UTP7524GE-POE-P大功率無風扇交換機產品。

UTP7524GE-POE-P大功率無風扇交換機

該產品采用了優特普無風扇專利技術，運行過程中安靜無噪音，非常適合醫院、酒店、辦公室等要求靜音的環境。同時，也適用于安防監控專用領域和其它大中型網絡監控工程。值得一提的是，UTP7524GE-POE-P是業界首款大功率無風扇交換機，支持350W PoE輸出，可對接更多的前端攝像機。

下面，讓我們通過產品外觀和產品的性能實測感受一下該款產品的魅力。

典雅的外觀造型

UTP7524GE-POE-P大功率無風扇交換機采用金屬外殼、散熱優異、堅固耐用。黑色扁平的機身雖然看起來中規中矩，但也典雅耐看、永不過時，給人一種值得信賴的厚重感。前端面板電口區點綴著幾行藍色的裝飾線，給人強烈的科技感。該款產品的規格為：442mm×327mm×44mm。

獨特的無風扇設計

在UTP7524GE-POE-P產品機身正面頂部、左右兩側都分布著散熱孔。這樣的設計保證了產品在無風扇情況下也能正常散熱，配合產品內部使用的大量散熱片，使設備在-5-45℃的情況下能正常工作。無風扇設計保證了產品在使用過程中很安靜，無噪音。

產品散熱仿真如下圖所示。

自然對流3D視圖

UTP7524GE-POE-P 熱仿真溫度截圖

豐富的端口、智能化PoE管理功能

UTP7524GE-POE-P提供24個下聯千兆PoE電口，4個上聯千兆光口，支持IEEE802.3 af/at供電標準;該產品支持Web 2層管理軟件，支持Web PoE管理軟件。

機身面板左側分別為OOB端口和console端口，分別用于WEB管理和命令行管理；中間24個千兆PoE電口有序排列著，用于網絡攝像機接入；右邊為4個上聯千兆SFP光口，用于數據輸出。面板最右邊為PoE指示燈區，通過PoE指示燈的顯示狀況可以清晰顯示對應的電口是否接通PoE設備，真正做到一目了然，便于監測設備工作狀況。機身背后主要為散熱孔和AC電源輸入接口。

接口布局

將交換機接入PoE網絡攝像機，給設備通電后，機身頂部散熱孔左右兩側各有兩條顏色顯示，這其實是PoE功率指示燈。當PoE輸出功率為0%-70%時，顯示為綠色；當PoE輸出功率為70%-80%時，顯示為黃色；當PoE輸出功率為80%-100%時，顯示為紅色。管理員可以通過觀察指示燈顏色，及時對網絡進行調整和優化。

PoE工作狀態顯示

感受完外觀，來體驗一下產品的基本功能和性能。

結構可靠性測試：超強抗震、抗沖擊

為檢測UTP7524GE-POE-P的結構可靠性，我們主要開展了振動測試和彩盒跌落測試。

1、  振動測試

為客觀檢測優特普UTP7524GE-POE-P的防振動性能，我們委托了第三方機構進行測試。被測樣品為裸機，委托方對試驗樣品以互相垂直的三個軸向方向施加振動，每個方向30min。檢測報告顯示，振動試驗中和試驗后樣品外觀、結構正常，元器件無松動或脫落現象，60秒收發包測試沒有丟包。

委外振動檢測報告封面

振動試驗后機器完好無損

收發包截圖

2、彩盒跌落測試

本項測試主要模擬用戶使用中或搬運、運輸過程中發生產品跌落的情況，要求在此情況下設備仍能正常工作。通過1角3棱6面，高度1米的跌落測試發現：交換機外殼無刮傷，無開裂情況。交換機60s收發包測試無任何丟包。優特普產品“匠心造、高品質”乃實至名歸。

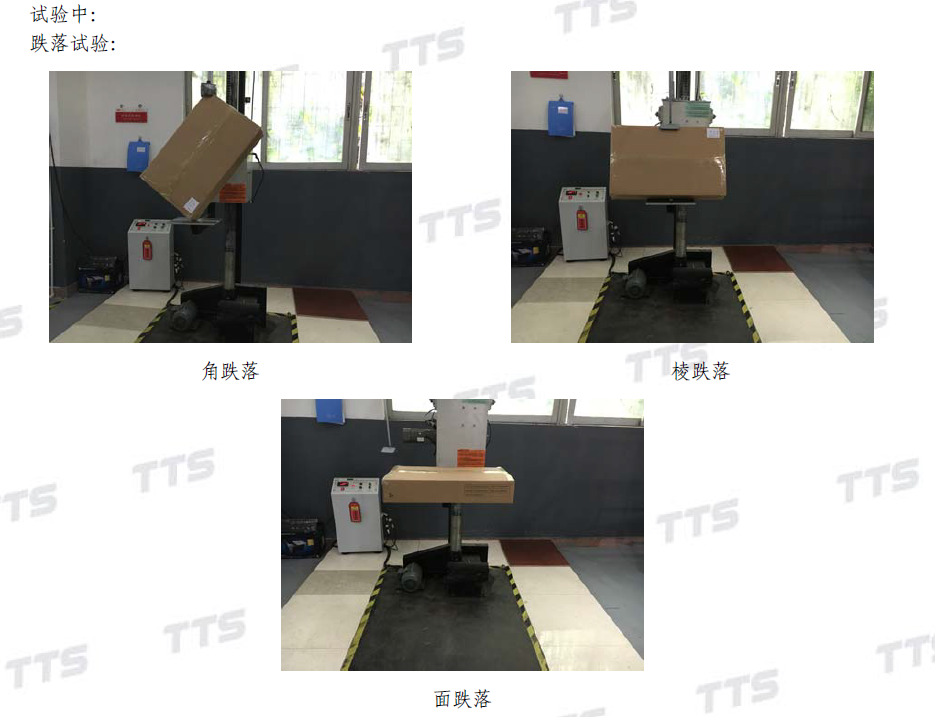

跌落測試

跌落試驗前后包裝對比圖

跌落后機器完好無損

跌落測試后收發包截圖

環境可靠性測試：不畏高溫與嚴寒

環境可靠性測試又分高溫測試、低溫測試、高低溫循環測試、高溫高濕測試、高低溫啟動測試。將UTP7524GE-POE-P放入恒溫恒濕箱中，POE滿負載輸出，在網絡測試儀中設置100%跑流，恒溫恒濕箱溫度分別調到低溫-10℃、高溫50℃、高低溫循環、高低溫啟動模式，每個項目測試24小時。測試過程中觀察網絡測試儀是否出現丟包的情況。

可程式恒溫恒濕箱

高低溫循環工作測試數據

通過環境可靠性試驗可以看出，在-10℃和50℃的嚴酷環境下，優特普UTP7524GE-POE-P大功率無風扇交換機依然可以穩定運行，且持續工作24小時沒有出現任何丟包、宕機的情況。運行后產品結構、外形和絲印沒有任何變形、變色和褪色，真正考驗了優特普交換機產品過硬的品質和設計工藝。

元器件穩定性測試：由內到外的品質保障

電子產品由無數個電子元器件組成，包括電阻、電容、防護器件、芯片、DC-DC等等，每一個器件都至關重要。這些元器件是否能滿足要求，在極限工作條件下一些關鍵元器件是否處于“健康”狀態？我們通過一系列試驗來驗證。而器件溫升測試，是驗證元器件的表殼溫度是否符合規定要求的方式之一。

溫升測試儀

從測試結果可以看出，優特UTP7524GE-POE-P大功率無風扇交換機的元器件溫度值均在規定范圍內，并且還保有10%-15%的余量，可以確保交換機在惡劣環境中穩定工作。

UTP7524GE-POE-P元器件溫度測試列表

電磁兼容性測試（EMC）：無懼強干擾

在網絡監控環境中，往往部署有大量的電氣設備，這些設備在運轉中會產生強電磁噪聲，會對現場網絡設備的數據傳輸帶來干擾，令整個通信網絡性能下降。另外，惡劣的雷電天氣對電子設備也會產生毀滅性的打擊。因此，交換機的電磁兼容性非常重要。通過測試發現，UTP7524GE-POE-P在防靜電、防雷擊、防脈沖方面表現優異。

脈沖群試驗

靜電抗擾度測試

雷擊抗擾度測試

電源開關機測試：千錘百煉出深山

本項測試主要驗證設備在電源瞬間中斷的情況下再次上電設備是否能工作，主要考驗硬件的上電應力和電源的可靠性。測試中，通過手動插拔電源100次測試，發現交換機能正常啟動，供電正常；經過智能開關電源測試2000次后，設備能正常啟動，供電正常。

電源開關機測試記錄

電源兼容性測試：超強兼容性能

本項測試主要驗證適配的電源與單板能否適應不同國家交流電壓穩態和快速變換要求，在90-264AC電壓范圍內要求產品仍然能保證功能正常。將DUT的所有端口和網絡測試儀的端口連接起來，進行Full Load模式測試。

電源兼容性測試

測試結果為：電源高低壓穩定測試和電壓快速變化測試均通過，設備運行期間沒有發生任何丟包。

高低壓測試收發包截圖

小結：UTP7524GE-POE-P交換機 無風扇、更安靜、更穩定

除了環境可靠性試驗、EMC電磁兼容性試驗、元器件穩定性測試、跌落試驗、隨機振動試驗、POE兼容性試驗之外，優特普UTP7524GE-POE-P交換機還經過了信號完整性試驗、電源完整性試驗、以太網交換性能試驗、老化試驗、四角試驗、降額試驗、耐壓測試等總共1000余項測試項目，在此不一 一贅述。

一系列針對性測試表明，UTP7524GE-POE-P大功率交換機的環境適應性、穩定可靠性、功能性等表現都非常優秀。另外，該款產品還提供基于WEB的2層網管和PoE管理功能，支持?jǐn)?shù)據高速轉發，支持快速環網，非常適合安防監控大流量視頻數據轉發。其350W大功率無風扇設計，使得產品性能卓著、功率強勁，尤其適合醫院、酒店、辦公室等場所應用，為用戶提供安靜、無噪音的辦公環境。
