案例背景：

2014年11月19日至21日，首屆世界互聯網大會在浙江桐鄉烏鎮西柵景區召開。這是中國舉辦的規模最大、層次最高的互聯網大會，也是世界互聯網領域一次盛況空前的高峰會議。中共中央總書記、中華人民共和國國家主席、中央軍委主席習近平向首屆世界互聯網大會致賀詞。習近平在賀詞中表示，中國正在積極推進網絡建設，讓互聯網發展成果惠及13億中國人民。來自100個國家和地區的1000多位互聯網業界精英、著名專家學者、政府官員和國際機構代表與會。大會以“互聯互通?共享共治”為主題，旨在推動互聯網發展成為人類團結和經濟進步的全球共享資源。

本次大會由中華人民共和國國家互聯網信息辦公室和浙江省人民政府共同主辦，由浙江省網信辦、浙江省經信委、桐鄉市政府和中國互聯網絡信息中心聯合承辦。大會于2014年11月21日在浙江桐鄉烏鎮西柵景區落下帷幕。閉幕式上，大會正式授予烏鎮為世界互聯網大會永久會址。

浙江桐鄉烏鎮西柵景區位于浙北桐鄉市杭嘉湖平原上的烏鎮，以原汁原味的水鄉風貌和千年積淀的文化底蘊成為江南古鎮中的佼佼者。十字形的內河水系將全鎮劃分為東南西北四個區塊，人稱東南西北四柵。最早開發的是東柵，而比東柵大三四倍的西柵景區，卻真是能帶給人們一番“全新”的古鎮游體驗。這種“新鮮”的感受不僅在于白天觀光，更在于流光溢彩的夜游休閑，以及多樣化的個性住宿，讓人能真正住下來細品。

浙江桐鄉烏鎮西柵景區是屬于人流量相對密集的旅游場所，每年平均接待游客量達600萬人次，其安全性極其重要，因此在安全防范系統要求上也是非常之高，而圖像視頻對傳輸也是要求很高的。

整個景區監控系統以小型機房形式分布在景區之中，然后通過統一匯聚上傳處理完成整個景區環境的視頻監控，系統分為前端信號采集、傳輸系統，后端信號處理、上傳兩部分；景區中每個機房可作為單個子系統存在，也可配合后端服務器形成整個景區的完全監控系統。

在監控系統中，前端攝像機均采用200W像素的宇視網絡攝像機，然后通過優特普網電速聯網絡延長器使用同軸線傳輸至每個子系統的機房進行信號匯聚，在每個子系統完成當前區域攝像機信號采集后通過匯聚交換機傳輸至數據中心機房進行信號處理和上傳。

其三為上傳部分，通過接入外網，把景區監控視頻圖像數據推送至當?shù)毓膊块T，與其協同進行整個景區的安防、安保及防范措施。

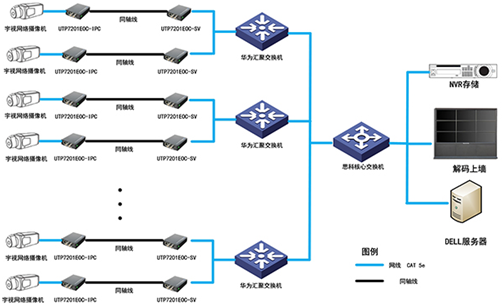

監控系統拓撲圖

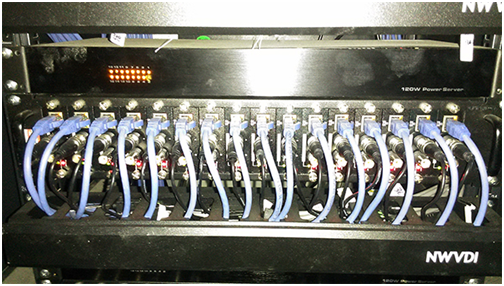

機房設備實際安裝效果圖

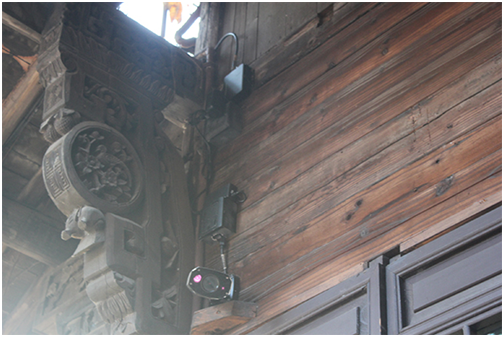

前端一角安裝效果圖
