當前，智能交通監控系統在城市交通卡口、道路監控系統中廣泛應用，不僅可以實現對車輛信息的跟蹤和定位，而且還可以對路況信息、擁堵路段信息等進行智能化分析，提升城市交通通行效率，提高城市交通系統的智能化水平。但是，城市交通監控系統以及各類交通信息子系統聯網的大規模應用，也給設備運行和運維管理帶來了很大的難題。

一、城市智能交通網絡系統應用痛點

當前，城市交通智能化系統組網應用主要面臨以下問題：

1、網絡設備選配不合理

很多項目將常規的通信設備用在交通安防監控項目上，交通卡口在室外配置商用交換機，無法適應室外惡劣環境要求，常常導致業務中斷和卡頓。有些交換機不能適應高溫環境，還面臨著需要采用空調給網絡設備降溫的問題。

2、智能化水平不高，無自愈能力

一些項目只關心監控設備聯網需求，卻忽視了傳輸設備的集中聯網管理，導致監控設備出現問題后定位難、運維難，問題的識別和解決大量依靠人工，費時費力還耽誤事。

3、全域優化運維難

城市交通交通卡口設備分布廣，運維難度大，穩定性要求高。如果前端設備缺乏自愈能力，需靠人工運維難度增加，運維成本高，效率低。一旦出現問題，需要中斷交通排障，不僅體驗差，而且會帶來嚴重的交通擁堵和事故風險。

4、設備耗電量高，不節能

傳統監控還停留在大量用強電的狀態，整個網絡監控系統面臨散熱帶來的大量能耗浪費。

以上交通項目存在的問題，又以“設備運維難”問題最為突出。為解決上述問題，云南省X市智能交通系統改造升級項目，采用了優特普網電速聯新一代智能聯網及供電解決方案，并在系統中部署“網電速聯網關”，確保了戶外環境中網絡設備運行穩定可靠，并輕松解決了設備運維管理難題。

二、網電速聯網關，讓智能交通設備運維不再難

1、項目概況

2020年，云南省X市X區對主城區現有交通信息化系統進行優化提升，工程計劃優化提升改造28個道路交叉口和1個交通控制中心。項目實施的內容主要包括交通標志牌、系統構件、信號控制系統、電子警察監控系統、交通標線、隔離設施、存儲設備、信號控制軟件系統等。

2、優特普解決方案

根據實際需求，優特普提供了從接入、匯聚到核心的端到端的完整傳輸解決方案。接入層采用工業環網交換機UTP7308GE-POE，匯聚層采用光電混合的24口交換機UTP7624GS-L3，核心層采用全萬兆光口交換機UTP9548GS-L3。

針對智能交通領域環境復雜，現場設備分布廣、排障難的問題，通過與項目方溝通，在核心交換機旁部署1臺網電速聯網關UEG5060G。網關設備可以同時管理攝像機、交換機、弱電箱等設備，可一體化可視運維管理各類型設備，有效解決智能交通領域設備運維管理難問題。

匯聚、接入交換機現場應用圖

網電速聯網關、核心交換機現場應用圖

3、網絡拓?fù)?/strong>

1）電子警察前端視頻監控信號采用工業環網技術接入，再通過路邊弱電箱的匯聚交換機接入控制中心。接入交換機采用工業環網PoE交換機，滿足工業場景使用需求。

2）交通信號控制系統路口信號機系統通過路邊弱電箱中的匯聚交換機接入控制中心，匯聚交換機需同時具備千兆光和千兆電口，分別用來接入視頻采集信號和信號燈控制信號。

3）控制中心核心交換機除了與前端路口匯聚交換機連接外，還需要連接存儲設備、網絡安全設備、數據庫服務器、分析服務器、應用服務器等。考慮到核心交換機的性能，應選擇全萬兆的核心交換機。

4）網電速聯網關可部署在網絡系統的任意節點，在此項目中網關部署在監控管理中心，與核心交換機連接。

網路拓?fù)鋱D

三、方案亮點

1、光電融合，全光上聯

接入與匯聚層交換機采用光電混合端口，核心交換機采用全萬兆端口。帶寬充足，滿足交通領域低延時、高效率傳輸?shù)母咭蟆?/span>

2、工業環網，智能鏈路備份

交換機具有快速環功能，自愈時間小于20ms，保障監控設備正常運行不間斷。

3、智能PoE自愈技術

采用永久PoE技術，網絡設備重啟時，PoE供電不間斷，網絡攝像頭不重啟，確保重要監控畫面不中斷。

4、智能可視一體化運維管理

采用物聯網網關，可實現對智能交通系統中的攝像機、工業級PoE交換機、匯聚交換機、核心交換機、智能運維箱等各種設備進行一體化智能管理，實時顯示受控設備狀態、PoE狀態、設備故障情況等等，并實現故障告警、故障判斷等功能，極大方便了運維管理人員。

智能云管理

自動生成拓?fù)鋱D

受控設備狀態顯示

交換機管理

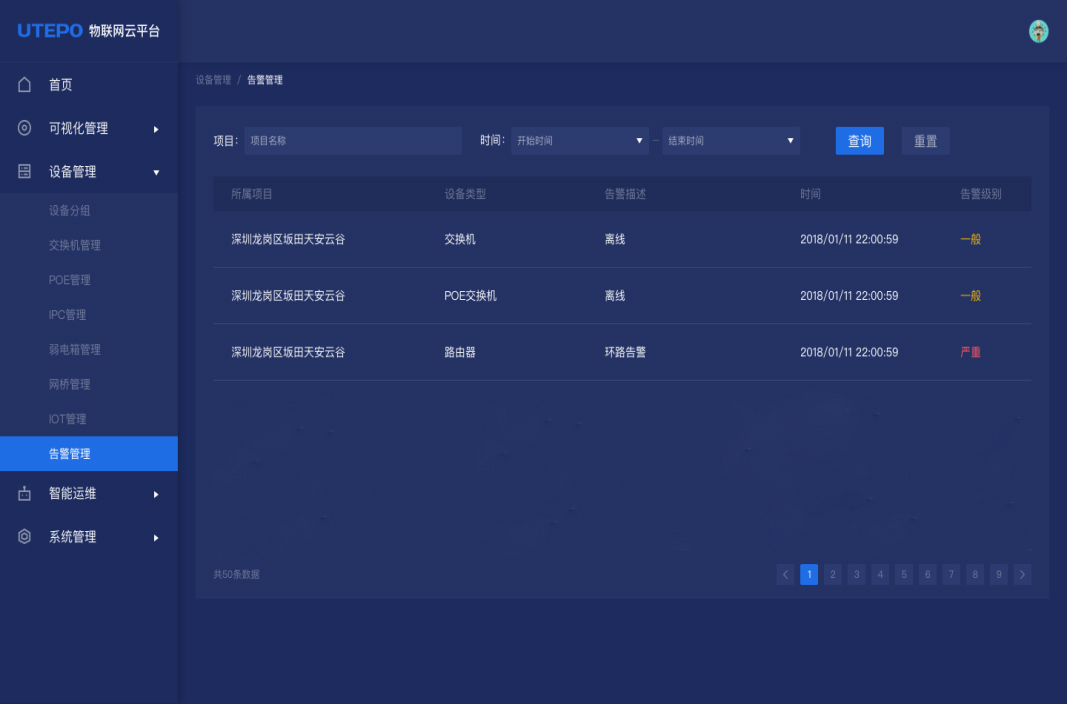

告警管理

接入設備運行狀態可視化管理

據客戶反饋，采用物聯網管理網關之前，當設備出現故障，至少需要半天時間去排障、維護，嚴重的情況會導致交通中斷?，F(xiàn)在只要通過登錄管理界面，輕松點擊鼠標，就能快速排查故障點，快速診斷運維。

四、代表型號

UEG5060G

● 6個千兆RJ-45接口

● 一體化管理各類網絡設備

● 支持可視化運維管理

● 實時監控與故障告警

● 本地管理+云端管理

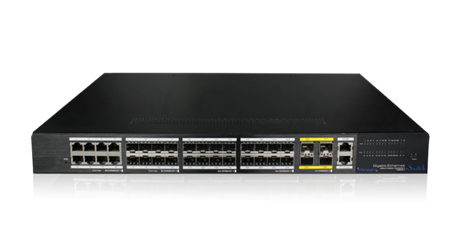

UTP7624GS-L3

● 24個千兆光口+ 4個萬兆上聯光口

● 支持兩組熱插拔高性能電源模塊

● 支持快速環網、支持三層網管功能

● 可在網絡系統中作為匯聚交換機

● 6KV防雷、8KV防靜電

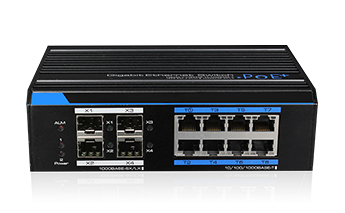

UTP7308GE-POE

● 8個千兆PoE電口+4千兆光口

● 支持PoE供電，單端口最大PoE功率輸出60W

● 支持快速環網、支持WEB二層網管

● 三級設計，支持-40℃~+75℃工作環境

● 6KV防雷、8KV防靜電
